การใช้โปรแกรม ERDAS: การจำแนกข้อมูลแบบไม่กำกับดูแล (Unsupervised)และ การจำแนกแบบกำกับดูแล (Supervised Classification)

1. เปิดภาพ thaichote_subset.img ขึ้นมาแล้วไปที่ Raster เลือก Unsupervised คลิก UnsupervisedClassification

2. จะมีหน้าต่างUnsupervised Classification(Isodata) ขี้นมา ที่ช่อง Input Raster เลือก thaichote_subset.img แล้วคลิกที่ช่อง Output Cluster Layer ตั้งชื่อว่า th_unsupervised บันทึกไว้ในโฟล์เดอร์ที่เราได้สร้างไว้

3. จากนั้นคลิกที่ช่อง Output Signature Set ตั้งชื่อว่า th_unsupervised บันทึกไว้ในโฟล์เดอร์ที่เราได้สร้างไว้แล้วเซตค่าตรงช่อง Number of Classes และช่อง Maximum Iterations เป็น10 และคลิกเครื่องหมายถูกหน้าช่อง Class zoros กด OK ได้เลย

4. เมื่อเซตค่าต่างๆเสร็จแล้ว ให้เปิดภาพ th_unsupervised ขึ้นมา ในหน้าต่างที่ 2 ดังภาพ

5. คลิกขวาที่หน้าต่างของภาพ th_unsupervised Inquire

จะมีหน้าต่างนี้ขึ้นมา

6. จากนั้นให้คลิกขวาที่ชั้นข้อมูล th_unsupervised คลิก Display Attribute Table

7. จากนั้นให้เริ่มการจำแนกได้เลย จะเริ่มจำแนกแหล่งน้ำก่อน โดยให้เช็คคลาสก่อนว่าแหล่งน้ำอยู่คลาสใดบ้าง การจำแนกแหล่งน้ำ ให้เปลี่ยนเป็นสีคลาสเป็นสีฟ้า (น้ำจะอยู่ใน Class 1-3)

เมื่อจำแนกแหล่งน้ำเสร็จแล้ว จะได้ดังภาพ

8. จากนั้นให้ทำการจำแนกภูเขา พืชพรรณ หรือป่าไม้ โดยให้เช็คคลาสก่อนว่า สิ่งที่จะจำแนกอยู่คลาสใดบ้างการจำแนกภูเขา พืชพรรณ หรือป่าไม้ ให้เปลี่ยนเป็นสีคลาสเป็นสีเขียว (ภูเขา พืชพรรณ หรือป่าไม้ จะอยู่ใน Class 4 - 7)

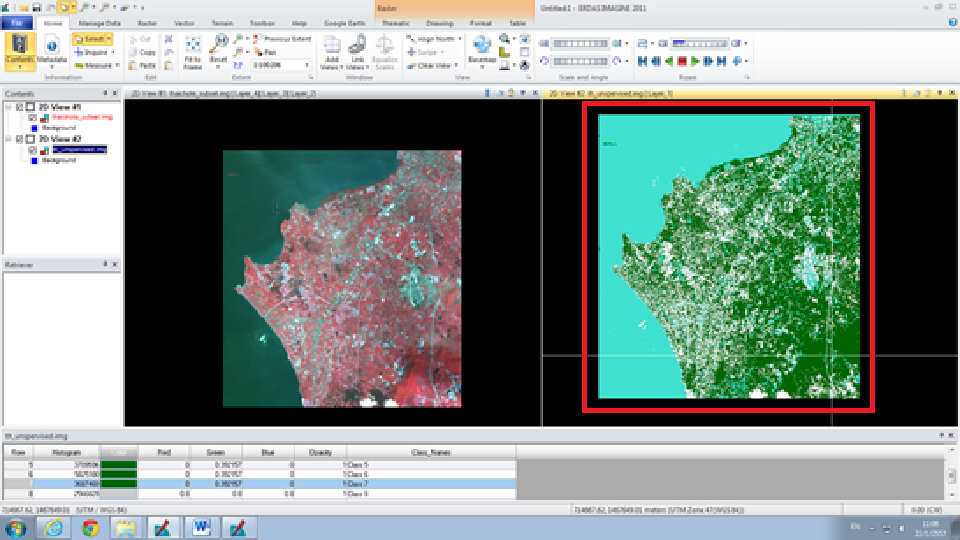

เมื่อจำแนกภูเขา พืชพรรณ หรือป่าไม้ เสร็จแล้วจะได้ดังภาพ

9.จากนั้นให้ทำการจำแนกสิ่งปลูกสร้าง โดยให้เช็คคลาสก่อนว่า สิ่งที่จะจำแนกอยู่คลาสใดบ้าง

การจำแนกสิ่งปลูกสร้าง ให้เปลี่ยนเป็นสีคลาสเป็นสีแดง (สิ่งปลูกสร้าง จะอยู่ใน Class 8-10)

การจำแนกข้อมูลแบบกำกับดูแล (supervised)

1. ให้ปิดภาพ th_ unsupervised ที่หน้าต่าง 2 ก่อนแล้ว ไปที่ Raster คลิก supervised เลือก Signature Editor

2. จะมีหน้าต่าง Signature Editor ขึ้นมา

3. จากนั้นให้เริ่มการจำแนกแหล่งน้ำ โดยสร้างโพลิกอนครอบคลุมบริเวณพื้นที่ที่เป็นแหล่งน้ำ โดยไปที่ Drawing Polygon

4. จากนั้นมาวาดโพลิกอนลงบนพื้นที่ที่เป็นแหล่งน้ำ แล้วไปคลิก Create New Signature(s) from AOI ที่หน้าต่าง Signature Editor เมื่อคลิกแล้วจะมีClass 1ปรากฏขึ้นมาดังภาพ

จากนั้นให้มาวาดโพลิกอนลงบนพื้นที่ที่เป็นแหล่งน้ำเพิ่มอีก 2 Class โดยทำแบบเดิมเหมือนสร้าง Class 1แล้วจะได้ Class ที่เป็นแหล่งน้ำเพิ่มขึ้นมา และรวมคลาสแหล่งน้ำโดยไฮไลท์ที่คลาส 1-3ให้เป็นสีฟ้า แล้วคลิกที่ Merge Selected Signatures

จะมีClass 4 ปรากฏขึ้นมา ให้เปลี่ยนชื่อเป็น Water

5. จากนั้นให้คลิกไฮไลท์ที่ Class 1-3 ให้เป็นสีฟ้า แล้วไปคลิกที่ Edit เลือก Delete

เสร็จแล้วจะเหลือแค่คลาส Water ที่ทำการรวมแหล่งน้ำไว้แล้ว

6. จากนั้นให้เริ่มการจำแนกภูเขา พืชพรรณ หรือป่าไม้ โดยสร้างโพลิกอนครอบคลุมบริเวณพื้นที่ที่เป็นภูเขา พืชพรรณ หรือป่าไม้ โดยไปที่ Drawing คลิก Polygon

7. เมื่อวาดโพลิกอนลงบนภาพแล้วให้คลิก Create New Signature(s) from AOI ที่หน้าต่าง Signature Editor

เมื่อคลิกแล้วจะมีClass 1 ที่เป็นสีแดง ปรากฏขึ้นมาดังภาพ

8.จากนั้นให้มาวาดโพลิกอนลงบนพื้นที่เป็นภูเขา พืชพรรณ หรือป่าไม้ เพิ่มอีก 2 Class โดยทำแบบเดิมเหมือนสร้าง Class 1 แล้วจะได้ Class ที่เป็นภูเขา พืชพรรณ หรือป่าไม้ เพิ่มขึ้นมา และรวมคลาสโดยไฮไลท์ ที่คลาส 1-3ให้เป็นสีฟ้า แล้วคลิกที่ Merge Selected Signatures

จะมีClass 4 ปรากฏขึ้นมา ให้เปลี่ยนชื่อเป็น Water

9ให้คลิกไฮไลท์ที่ Class 1-3 ให้เป็นสีฟ้า แล้วไปคลิกที่ Edit คลิก Delete

เสร็จแล้วจะเหลือแค่คลาส Water ที่ทำการรวมแหล่งน้ำไว้แล้ว

10 เริ่มการจำแนกภูเขา พืชพรรณ หรือป่าไม้ โดยสร้างโพลิกอนครอบคลุมบริเวณพื้นที่ที่เป็นภูเขา พืชพรรณ หรือป่าไม้ โดยไปที่ Drawing คลิก Polygon

11วาดโพลิกอนลงบนภาพแล้วให้คลิก Create New Signature(s) from AOI ที่หน้าต่าง Signature Editor

เมื่อคลิกแล้วจะมีClass 1 ที่เป็นสีแดง ปรากฏขึ้นมาดังภาพ

12.ให้มาวาดโพลิกอนลงบนพื้นที่เป็นภูเขา พืชพรรณ หรือป่าไม้ เพิ่มอีก 2 Class โดยทำแบบเดิมเหมือนสร้าง Class 1 แล้วจะได้ Class ที่เป็นภูเขา พืชพรรณ หรือป่าไม้ เพิ่มขึ้นมา และรวมคลาสโดยไฮไลท์ที่คลาส 1-3 ให้เป็นสีฟ้าแล้วคลิกที่ Merge Selected Signatures

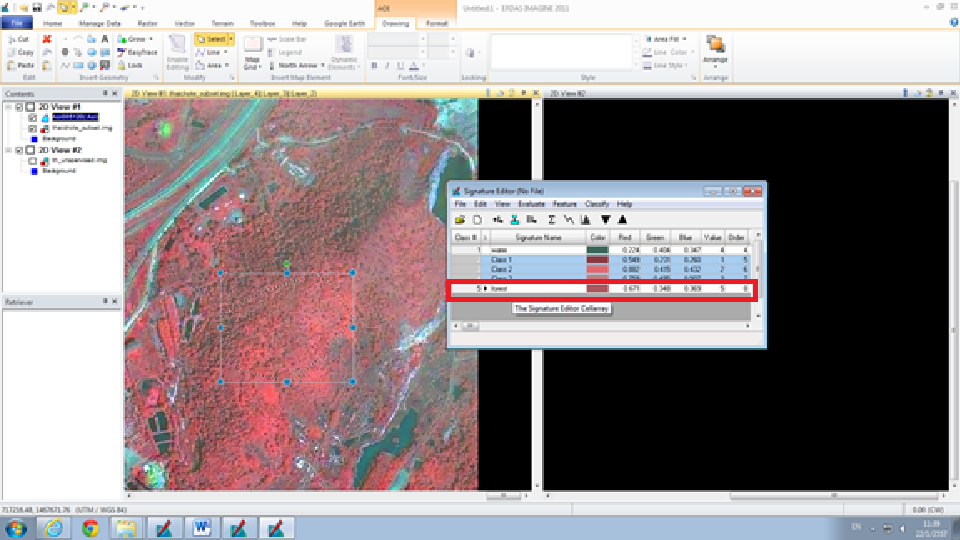

จะมี Class 5 ขึ้นมา ให้เปลี่ยนชื่อเป็น forest

13. จากนั้นให้คลิกไฮไลท์ที่ Class 1-3 ให้เป็นสีฟ้า แล้วไปคลิกที่ Edit คลิก Delete

เสร็จแล้วจะเหลือแค่คลาส forest ที่ทำการรวมไว้แล้ว

14. จากนั้นให้เริ่มการจำแนกสิ่งปลูกสร้างโดยสร้างโพลิกอนครอบคลุมบริเวณพื้นที่ที่เป็นสิ่งปลูกสร้าง โดยไปที่ Drawing คลิก Polygon

15. เมื่อวาดโพลิกอนลงบนภาพแล้วให้คลิก Create New Signature(s) from AOI ที่หน้าต่าง Signature Editor และเมื่อคลิกแล้วจะมี Class 1 ปรากฏขึ้นมาดังภาพ

16. จากนั้นให้มาวาดโพลิกอนลงบนพื้นที่ที่เป็นสิ่งปลูกสร้าง เพิ่มอีก 2 Class โดยทำแบบเดิมเหมือนสร้าง Class 1 แล้วจะได้ Class ที่เป็นสิ่งปลูกสร้าง เพิ่มขึ้นมา และรวมคลาสโดยไฮไลท์ที่คลาส 1-3ให้เป็นสีฟ้าแล้วคลิกที่ Merge Selected Signatures

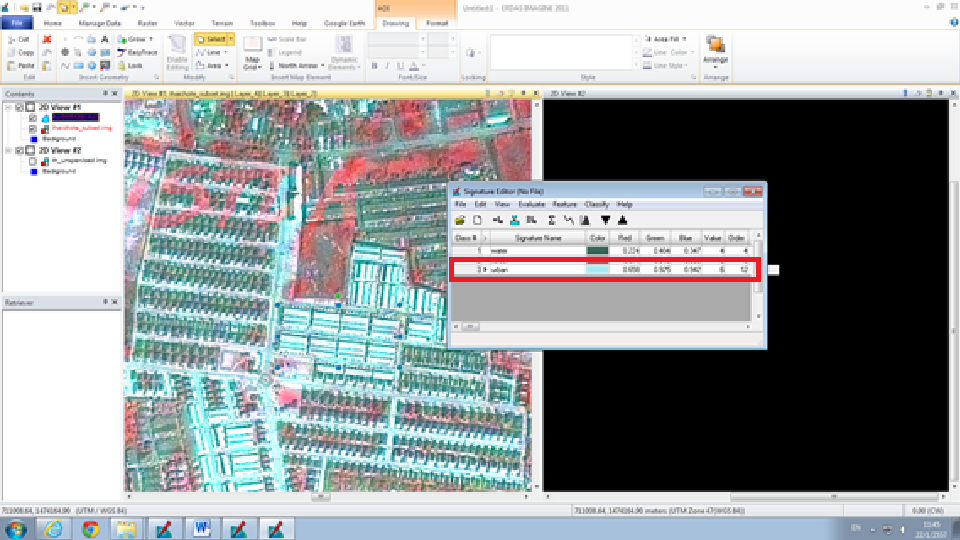

จะมี Class เพิ่มขึ้นมา ให้เปลี่ยนชื่อเป็น urban

17. จากนั้นให้คลิกไฮไลท์ที่ Class 1-3 ให้เป็นสีฟ้า แล้วไปคลิกที่ Edit คลิก Delete

เสร็จแล้วจะเหลือแค่คลาส urban ที่ทำการรวมไว้แล้ว

18. จากนั้นให้เริ่มการจำแนกพื้นที่ว่างเปล่า โดยสร้างโพลิกอนครอบคลุมบริเวณพื้นที่ที่เป็นพื้นที่ว่างเปล่า โดยไปที่ Drawing คลิก Polygon

19. เมื่อวาดโพลิกอนลงบนภาพแล้วให้คลิก Create New Signature(s) from AOI ที่หน้าต่าง Signature Editor และเมื่อคลิกแล้วจะมี Class 1 ปรากฏขึ้นมาดังภาพ

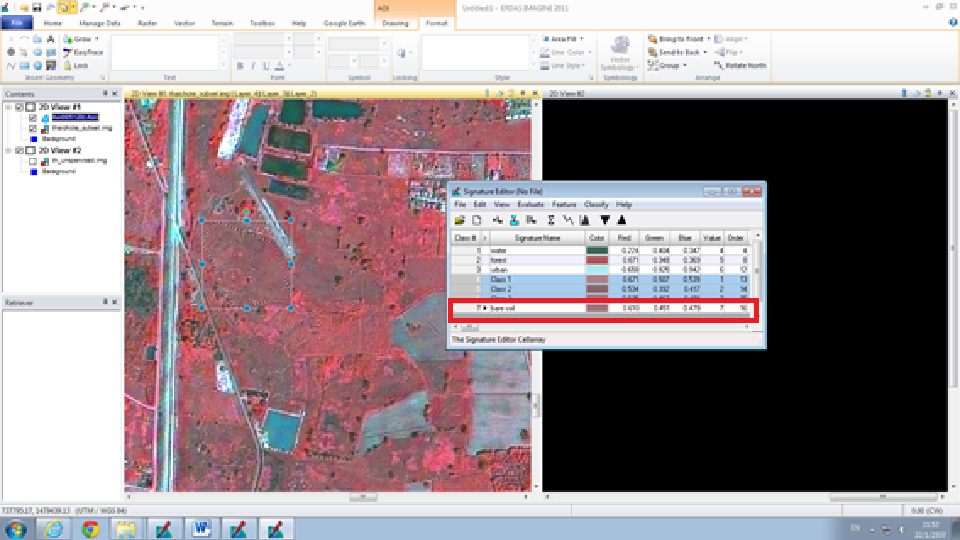

20. จากนั้นให้มาวาดโพลิกอนลงบนพื้นที่ที่เป็นพื้นที่ว่างเปล่า เพิ่มอีก 2 Class โดยทำแบบเดิมเหมือน สร้าง Class 1 แล้วจะได้ Class ที่เป็นพื้นที่ว่างเปล่า เพิ่มขึ้นมา และรวมคลาสโดยไฮไลท์ที่คลาส 1-3 ให้เป็นสีฟ้า แล้วคลิกที่ Merge Selected Signatures
